Krzywa grzewcza to jedno z najważniejszych ustawień w nowoczesnych instalacjach grzewczych wyposażonych w regulację pogodową: pompach ciepła, kotłach kondensacyjnych i układach z ogrzewaniem podłogowym. Dobrze ustawiona pozwala utrzymać stabilną temperaturę w budynku bez ciągłego ręcznego podnoszenia lub obniżania parametrów pracy. Źle ustawiona może powodować przegrzewanie domu przy odwilży, niedogrzanie podczas mrozów, wyższe rachunki i częstsze taktowanie urządzenia.
W praktyce wielu użytkowników zostawia ustawienia fabryczne, a potem zastanawia się, dlaczego pompa ciepła lub kocioł gazowy nie pracuje tak, jak oczekiwali. Tymczasem krzywa grzewcza powinna być dopasowana do konkretnego budynku: jego izolacji, rodzaju instalacji, powierzchni, bezwładności cieplnej i oczekiwanej temperatury w pomieszczeniach.
Poniżej wyjaśniamy, czym jest krzywa grzewcza, jak ją wstępnie ustawić i jak korygować nastawy krok po kroku.
Czym jest krzywa grzewcza?
Krzywa grzewcza określa zależność między temperaturą zewnętrzną a temperaturą wody zasilającej instalację grzewczą. Mówiąc prościej: im zimniej na zewnątrz, tym wyższa powinna być temperatura zasilania podłogówki, grzejników lub klimakonwektorów.
Przykład:
- przy temperaturze zewnętrznej około +10°C instalacja może potrzebować tylko 25-30°C na zasilaniu,
- przy 0°C może być potrzebne około 30-40°C,
- przy -10°C instalacja grzejnikowa może wymagać 45-60°C, zależnie od budynku i wielkości grzejników.
Nie są to wartości uniwersalne. Ten sam dom po termomodernizacji może wymagać znacznie niższej temperatury zasilania niż przed ociepleniem ścian lub wymianą okien.
Nachylenie i przesunięcie krzywej grzewczej – co oznaczają?
W sterownikach pomp ciepła i kotłów najczęściej spotyka się dwa podstawowe parametry:
- nachylenie krzywej grzewczej – decyduje, jak mocno rośnie temperatura zasilania, gdy na zewnątrz robi się zimniej,
- przesunięcie równoległe – podnosi lub obniża całą krzywą, czyli zmienia temperaturę zasilania w całym zakresie pracy.
Jeżeli w domu jest komfortowo przy dodatnich temperaturach, ale robi się chłodno podczas mrozów, zwykle należy lekko zwiększyć nachylenie. Jeżeli natomiast w całym sezonie jest za ciepło lub za zimno, częściej koryguje się przesunięcie równoległe.
Warto zapamiętać prostą zasadę: nie regulujemy instalacji nerwowo co kilka godzin. Budynek ma bezwładność cieplną, szczególnie przy ogrzewaniu podłogowym. Po każdej zmianie trzeba odczekać zwykle 24-48 godzin, a w dobrze ocieplonych domach nawet dłużej.
Rola czujnika pogodowego
Czujnik pogodowy, czyli czujnik temperatury zewnętrznej, jest podstawą regulacji pogodowej. To on przekazuje do sterownika informację, jaka temperatura panuje na zewnątrz. Na tej podstawie automatyka wyznacza odpowiednią temperaturę zasilania instalacji.
Czujnik powinien być zamontowany w odpowiednim miejscu:
- najczęściej na ścianie północnej,
- z dala od bezpośredniego nasłonecznienia,
- z dala od wyrzutni wentylacji, okien, drzwi, kominów i innych źródeł ciepła,
- na wysokości umożliwiającej wiarygodny pomiar temperatury.
Źle umieszczony czujnik zewnętrzny może powodować błędną pracę instalacji. Jeżeli słońce ogrzewa czujnik, sterownik „myśli”, że na zewnątrz jest cieplej niż w rzeczywistości i może obniżyć temperaturę zasilania. Efekt: pomieszczenia pozostają niedogrzane.
Jak ustawić krzywą grzewczą? Punkty startowe dla podłogówki i grzejników
Nie ma jednej idealnej krzywej dla każdego budynku, ale można przyjąć orientacyjne punkty startowe. Ostateczna regulacja powinna odbywać się na podstawie obserwacji temperatury w pomieszczeniach i pracy źródła ciepła.
Ogrzewanie podłogowe
Ogrzewanie podłogowe pracuje najlepiej na niskich temperaturach zasilania. W dobrze ocieplonym domu często wystarcza zakres około 25-35°C, a w czasie większych mrozów czasem 35-40°C. Dla podłogówki krzywa grzewcza powinna być łagodna, ponieważ instalacja ma dużą bezwładność.
Orientacyjny punkt startowy:
- nachylenie krzywej: niskie, często około 0,2-0,5, zależnie od sterownika,
- temperatura zasilania przy 0°C na zewnątrz: około 28-35°C,
- temperatura zasilania przy -10°C: około 32-40°C.
Jeżeli podłogówka jest dobrze zaprojektowana, nie powinna wymagać wysokich temperatur. Zbyt wysoka temperatura zasilania może powodować przegrzewanie pomieszczeń i dyskomfort, a przy pompie ciepła także wzrost zużycia energii.
Grzejniki
Instalacje grzejnikowe zwykle wymagają wyższych temperatur zasilania niż podłogówka, szczególnie w starszych budynkach lub przy małych grzejnikach. W nowoczesnych domach z przewymiarowanymi grzejnikami można jednak pracować na niższych parametrach, co jest korzystne zarówno dla pompy ciepła, jak i kotła kondensacyjnego.
Orientacyjny punkt startowy:
- nachylenie krzywej: średnie, często około 0,6-1,2, zależnie od sterownika i instalacji,
- temperatura zasilania przy 0°C na zewnątrz: około 40-50°C,
- temperatura zasilania przy -10°C: około 50-60°C.
Jeżeli przy mrozach grzejniki są bardzo gorące, a mimo to dom jest niedogrzany, problemem może nie być sama krzywa grzewcza, ale np. zbyt mała powierzchnia grzejników, zapowietrzenie instalacji, niewłaściwy przepływ lub zbyt duże straty ciepła budynku.
Korekta krzywej grzewczej krok po kroku
Najlepiej regulować krzywą grzewczą w okresie, gdy instalacja pracuje stabilnie przez kilka dni. We Wrocławiu i na Dolnym Śląsku dobrym momentem są chłodniejsze tygodnie jesienią i zimą, kiedy temperatura zewnętrzna zmienia się stopniowo, a budynek nie jest intensywnie dogrzewany słońcem.
- Ustaw temperaturę komfortową w pomieszczeniach – np. 20-22°C w strefie dziennej, zależnie od preferencji.
- Otwórz przepływy i głowice tam, gdzie to możliwe – zbyt mocno skręcone termostaty mogą zaburzać ocenę pracy krzywej.
- Wybierz rozsądny punkt startowy – osobno dla podłogówki, grzejników lub układu mieszanego.
- Obserwuj temperaturę przez co najmniej 24-48 godzin – przy ogrzewaniu podłogowym lub w dobrze ocieplonym domu może być potrzebny dłuższy czas; nie zmieniaj ustawień kilka razy dziennie.
- Wprowadzaj małe korekty – np. o jeden poziom nachylenia lub o 1-2°C przesunięcia, zależnie od sterownika.
- Notuj warunki – temperatura zewnętrzna, temperatura w domu, reakcja instalacji. To ułatwia dojście do optymalnych nastaw.
Jeżeli dom przegrzewa się przy dodatnich temperaturach, a podczas mrozów jest w porządku, krzywa może być zbyt wysoko przesunięta. Jeżeli przy odwilży jest dobrze, ale w mrozy robi się chłodno, zwykle trzeba zwiększyć nachylenie.
Objawy źle ustawionej krzywej grzewczej
Nieprawidłowa krzywa grzewcza daje dość charakterystyczne objawy:
- przegrzewanie domu przy odwilży – temperatura zasilania jest za wysoka dla łagodnych warunków,
- niedogrzanie podczas mrozów – nachylenie krzywej jest za niskie lub instalacja ma ograniczenia hydrauliczne,
- częste taktowanie urządzenia – pompa ciepła lub kocioł uruchamia się i wyłącza zbyt często,
- duże wahania temperatury w pomieszczeniach – instalacja nie nadąża albo reaguje zbyt agresywnie,
- wysokie zużycie energii lub gazu – źródło ciepła pracuje na niepotrzebnie wysokich parametrach.
Warto jednak odróżnić źle ustawioną krzywą od źle dobranego urządzenia. Zbyt duża lub zbyt mała moc pompy ciepła to inny problem niż regulacja pogodowa. Więcej na ten temat piszemy we wpisie o objawach źle dobranej pompy ciepła.
Krzywa grzewcza w pompie ciepła – dlaczego ma tak duże znaczenie?
W przypadku pompy ciepła krzywa grzewcza bezpośrednio wpływa na efektywność pracy. Im niższa wymagana temperatura zasilania, tym łatwiej pompie ciepła pracować z wysoką efektywnością.
W praktyce oznacza to, że dobrze ustawiona krzywa może obniżyć koszty eksploatacji, ponieważ urządzenie nie musi niepotrzebnie podgrzewać wody do wyższej temperatury. Parametry takie jak COP i SCOP opisują efektywność pompy ciepła. COP dotyczy konkretnych warunków pracy, a SCOP jest współczynnikiem sezonowym. Wysoka temperatura zasilania zwykle obniża efektywność, szczególnie w mroźne dni.
Dla pomp ciepła szczególnie korzystne są instalacje niskotemperaturowe: podłogówka, ścienne ogrzewanie płaszczyznowe, duże grzejniki lub klimakonwektory. Jeżeli instalacja wymaga stale 55-60°C, pompa ciepła nadal może działać, ale jej opłacalność i komfort pracy trzeba dokładnie przeanalizować.
Krzywa grzewcza a kocioł kondensacyjny

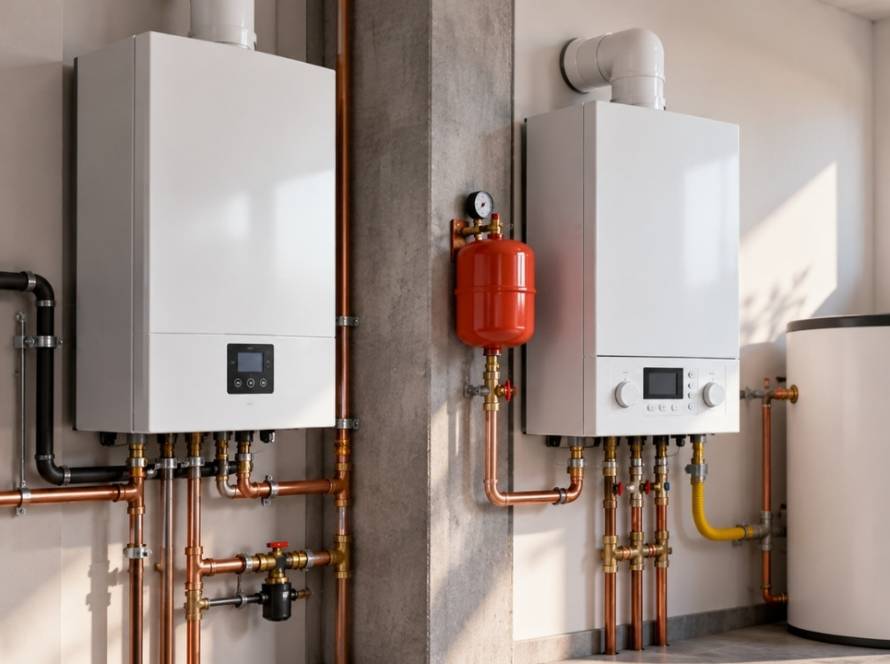

W przypadku kotła gazowego kondensacyjnego krzywa grzewcza również ma duże znaczenie. Kocioł kondensacyjny osiąga najwyższą efektywność wtedy, gdy temperatura powrotu z instalacji jest możliwie niska. Pozwala to wykorzystać zjawisko kondensacji pary wodnej ze spalin i odzyskać dodatkową ilość ciepła.
Jeżeli krzywa grzewcza jest ustawiona zbyt wysoko, instalacja pracuje na zbyt wysokiej temperaturze zasilania i powrotu. Kocioł nadal ogrzewa budynek, ale może rzadziej pracować w optymalnym zakresie kondensacji. Dlatego nawet przy kotle gazowym warto poświęcić czas na regulację pogodową.
Ile kosztuje ustawienie lub optymalizacja krzywej grzewczej?
Sama zmiana ustawień w sterowniku nie generuje kosztów, jeżeli użytkownik wie, jak bezpiecznie poruszać się po menu urządzenia. W praktyce jednak regulacja często wymaga sprawdzenia kilku elementów: przepływów, temperatur zasilania i powrotu, pracy pomp obiegowych, ustawień mieszaczy, czujnika pogodowego oraz ewentualnych termostatów pokojowych.
Orientacyjny koszt wizyty serwisowej lub diagnostycznej zależy od zakresu prac, rodzaju źródła ciepła i lokalizacji. W przypadku domowych instalacji we Wrocławiu i okolicach zwykle należy liczyć się z wydatkiem od kilkuset złotych wzwyż, jeśli konieczna jest pełniejsza diagnostyka i regulacja. Dokładną wycenę najlepiej ustalić indywidualnie po opisaniu instalacji.
Warto potraktować to jako inwestycję w stabilną pracę systemu. Zbyt wysoka temperatura zasilania może przez cały sezon zwiększać zużycie energii lub gazu, a częste taktowanie wpływa na komfort i żywotność urządzenia.
Kiedy warto wezwać instalatora lub serwis?
Doświadczony serwis warto wezwać, gdy:
- nie wiesz, jak ustawić krzywą grzewczą w sterowniku,
- dom jest przegrzewany przy dodatnich temperaturach i niedogrzany w mrozy,
- pompa ciepła lub kocioł często się włącza i wyłącza,
- po zmianach ustawień zużycie energii wzrosło, zamiast spaść,
- instalacja ma kilka obiegów, np. podłogówkę i grzejniki,
- czujnik pogodowy może być zamontowany w niewłaściwym miejscu,
- po termomodernizacji budynku nie zmieniono nastaw ogrzewania.
Instal Nowicki zajmuje się projektowaniem, montażem i serwisem instalacji grzewczych oraz systemów HVAC we Wrocławiu i na terenie Dolnego Śląska. Przy regulacji patrzymy nie tylko na jedno ustawienie w menu, ale na całą instalację: źródło ciepła, hydraulikę, automatykę, przepływy i sposób użytkowania budynku.
FAQ
Czy krzywą grzewczą trzeba ustawiać co sezon?
Nie zawsze. Jeżeli budynek utrzymuje stabilną temperaturę, a zużycie energii jest rozsądne, nie ma potrzeby częstych zmian. Warto jednak sprawdzić ustawienia po termomodernizacji, zmianie źródła ciepła, rozbudowie instalacji lub zauważalnej zmianie komfortu.
Jak ustawić krzywą grzewczą w pompie ciepła?
Najlepiej zacząć od niskiej temperatury zasilania i stopniowo ją korygować. Dla podłogówki punktem startowym często jest zakres około 25-35°C, a dla grzejników około 40-50°C przy temperaturach zewnętrznych w okolicy 0°C. Korekty należy wprowadzać małymi krokami i obserwować budynek przez co najmniej 24-48 godzin.
Czy termostat pokojowy zastępuje czujnik pogodowy?
Nie. Termostat pokojowy reaguje na temperaturę wewnątrz budynku, a czujnik pogodowy pozwala sterownikowi przewidywać zapotrzebowanie na ciepło na podstawie warunków zewnętrznych. Najlepsze efekty często daje poprawnie ustawiona regulacja pogodowa wspierana rozsądną kontrolą temperatury w pomieszczeniach.
Dlaczego dom jest za ciepły przy odwilży?
Najczęściej krzywa grzewcza jest ustawiona zbyt wysoko dla dodatnich temperatur zewnętrznych. Możliwe jest też zbyt duże przesunięcie równoległe, niewłaściwa praca termostatów lub za małe ograniczenie temperatury zasilania.
Czy ustawienie krzywej grzewczej obniży rachunki?
Może obniżyć koszty eksploatacji, szczególnie gdy instalacja wcześniej pracowała na zbyt wysokiej temperaturze zasilania. Efekt zależy od budynku, źródła ciepła, izolacji, rodzaju odbiorników i sposobu użytkowania instalacji.
Potrzebujesz pomocy z ustawieniem krzywej grzewczej?
Dobrze ustawiona krzywa grzewcza poprawia komfort, stabilizuje temperaturę w budynku i pomaga ograniczyć koszty ogrzewania. Jeżeli nie masz pewności, czy Twoja pompa ciepła, kocioł gazowy lub ogrzewanie podłogowe pracuje na właściwych parametrach, warto sprawdzić ustawienia przed najchłodniejszą częścią sezonu.
Skontaktuj się z Instal Nowicki, jeśli potrzebujesz doboru, regulacji lub serwisu instalacji grzewczej we Wrocławiu i na Dolnym Śląsku. Przygotujemy bezpłatną wycenę i zaproponujemy rozwiązanie dopasowane do Twojego budynku.
